美國密歇根州立大學(MSU)的一組研究人員開發出一種完全透明的太陽能電池板，這一突破可以應用在建筑領域以及移動電子或汽車行業等其他領域。

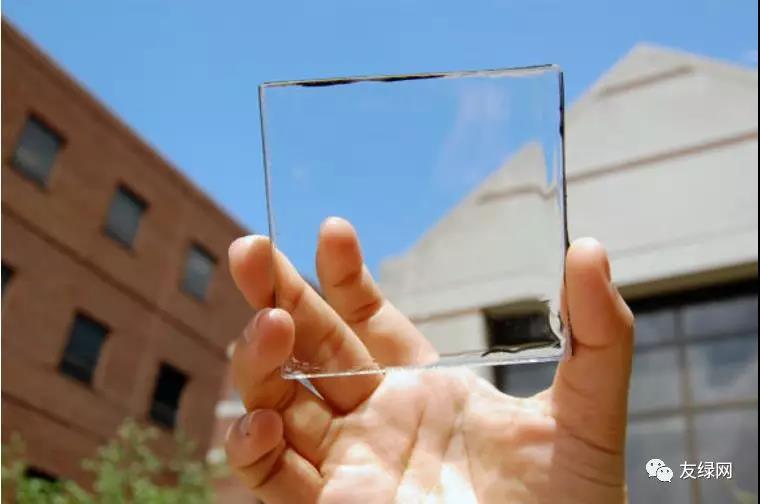

趙一木(音)專家舉起透明的發光太陽能聚光器模塊–攝影：趙一木
MSU團隊開發了一種透明的太陽能電池板(TLSC)，可以將其放置在窗戶或任何其他透明表面上。聚光器可以收集太陽能而不會影響光透射率。該技術使用有機分子吸收人眼不可見的光的波長，例如紅外線和紫外線。

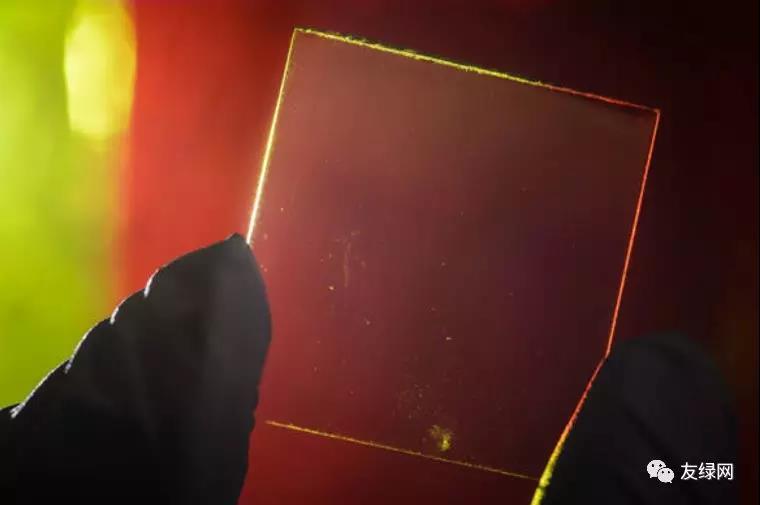

圖中顯示了透明的太陽能電池板，背景中有彩色的傳統太陽能電池板。新的LSC可以產生太陽能，但在窗戶或其他透明表面上看不到–由密歇根州立大學提供，攝影：GL Kohuth
“我們可以對這些材料進行調諧，使其僅吸收紫外線和近紅外波長的光線，然后在紅外光中的另一個波長上'發光'” –理查德·倫特(Richard Lunt)，密歇根州立大學工程學院化學工程和材料科學助理教授。捕獲的能量被傳輸?shù)矫姘宓妮喞诖私柚夥?yáng)能電池的匯流條將其轉換為電能。
化學工程和材料科學的博士生趙一木(音)和化學工程和材料科學的助理教授理查德·倫特，攝影：GL Kohuth
技術原理
從科學上講，透明的太陽能電池板有點矛盾。太陽能電池，特別是光伏電池，通過吸收光子(陽光)并將其轉換為電子(電)來產生能量。如果材料是透明的，意味著所有的光通過的通過介質到達您的眼睛。這就是為什么以前的透明太陽能電池實際上只是部分透明的原因，即便如此，它們通常也會投射出五顏六色的陰影。

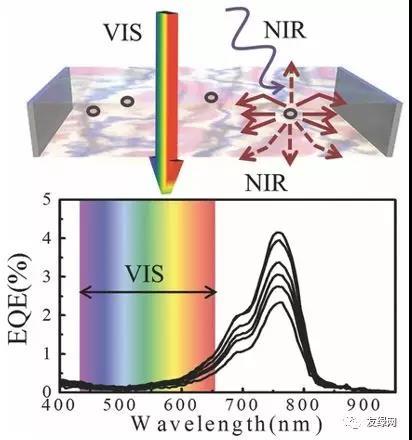

為了克服這一限制，密歇根州立大學的研究人員使用了一種略有不同的技術來收集陽光。他們沒有嘗試創建透明的光伏電池(這幾乎是不可能的)，而是使用透明的發光太陽能聚光器(TLSC)。發光太陽能聚光器(LSC)是一塊透明的塑料或玻璃，上面嵌入或涂有熒光染料或量子點。染料吸收光，然后發出熒光，產生一種輝光，該輝光通過全內反射傳播到薄板的邊緣，在那里，光被狹窄的太陽能電池吸收。這是一項很有前途的技術，因?yàn)樗梢允占竺娣e的幾乎透明的玻璃，而使用面積較小的昂貴的太陽能電池。集中系數是孔與邊緣的比率。可以調整發光材料以在某些波長(例如紫外線UV)吸收，并在較長的波長處重新發射，在更長的波長處，硅的吸收是最佳的。[研究論文：DOI：10.1002 / adom.201400103 –“近紅外收集透明發光太陽能聚光器”]
如果仔細觀察，您會在材料塊的邊緣看到幾個黑條。但是，活性有機材料以及整個太陽能電池板都是高度透明的。
TLSC原型目前的效率約為1%，但他們認為一旦開始生產，就有可能達到10%。非透明的發光聚光器最大約為7%。這些數字本身并不是一個很大的數字，但是從更大的角度來看(房屋或辦公大樓中的每個窗戶)，這些數字是可以累加的。而且，雖然我們可能不是在討論一種可以使您的智能手機或平板電腦無限期運行的技術，但用TLSC替換設備的顯示屏可以為您節省幾分鐘或幾個小時的電池使用時間。
倫特在接受密歇根州立大學今日博客采訪時說：“它開辟了很多區域，以非侵入性的方式部署太陽能。” “它可以用于帶有許多窗戶的高層建筑，或任何需要高美學質量的移動設備，例如電話或電子閱讀器。最終，我們要制造甚至不知道在那里的太陽能集熱表面。”
研究人員相信，該技術可以一直擴展到從大型工業和商業應用到消費設備，并保持價格合理。迄今為止，大規模采用太陽能的最大障礙之一是太陽能電池板的侵入性和損害美觀—顯然，如果我們能夠從看起來像普通玻璃板的玻璃和塑料板中產生大量太陽能，和塑料，那將是不可思議的。
這一發展將使建筑物的外墻得到最大的利用，因?yàn)榇怪备叨韧ǔ１任蓓數囊螅绕涫菍?duì)于玻璃幕墻建筑。因此，在不更改建筑設計的情況下，透明太陽能面板的太陽能收集將，該技術可以輕松地集成到舊建筑物中。
早期的研究
早在2011年，還是麻省理工學院電子研究實驗室的博士后研究員得理查德·倫特博士就已經開始開展這方面的研究。當年他在接受《紐約時報》采訪時說：“我們認為將它們整合到高層建筑中的潛力很大。”
先前對透明太陽能電池的嘗試要么未能實現高效率，要么阻擋了太多的光而無法在窗戶中使用。但是，這種新型電池基于類似于染料和顏料的有機分子，被定制為僅吸收近紅外光譜，并且有潛力以相對較高的效率將光轉化為電能。
在開發新型太陽能電池的商業應用中，最大的挑戰將是壽命。單元格可以包裝在雙窗格式窗口的中間，這將提供對元素的保護。但是，電池的壽命仍然需要接近窗戶本身的壽命，幾十年后才可以更換。
麻省理工學院電氣工程學教授弗拉基米爾·布洛維奇(Vladimir Bulovic)說：“要使該功能真正有用，就必須延長其使用壽命，并確保其使用壽命至少達到20年，甚至更長。”布洛維奇先生說，先前為延長與有機太陽能電池具有特性的有機發光二極管或LED的壽命所做的工作表明，壽命并不是一個特別困難的問題。他說：“目前看來，這是一個工程問題。” “我希望在十年內將解決這些問題。”
如果電池可以制造得很耐用，則它們可以相對便宜地集成到窗戶中，因?yàn)槌Ｒ?guī)光伏電池的大部分成本不是來自太陽能電池本身，而是來自安裝在鋁和玻璃上的材料。用太陽能電池涂覆現有結構將消除一些材料成本。
倫特博士說，如果透明電池最終證明在商業上可行，那么它們產生的能量將大大抵消大型建筑物的能源消耗。
目前，該團隊正在努力提高能源生產效率，目前該效率為1%。目標是超過5%。如果開發成功，那么該材料的應用潛力將是無限的。密蘇里州立大學的研究團隊成員包括趙一木，本杰明·萊文和加勒特·米克。
|
