項目背景
青海某項目現有 1526 臺匯流箱，匯流箱箱內元器件絕緣老化，加上夏季高溫天氣、AGC 頻繁調節負 荷，電流波動較大，經常出現燒損情況。且匯流箱內部通訊檢測單元經常出現通訊故障無法與后臺 進行通訊，不能實時監控設備運行狀態，導致無法及時發現匯流箱故障，影響電站的正常管理和影響發電效率。
改造目標
將現有 1526 臺匯流箱監測模塊更換為分體式測量模塊（分體式測量模塊測量的支路數應 不大于 4 路），將通訊設備更換為通訊電源一體機,并完成匯流箱通訊改造，確保匯流箱數據傳輸穩定正常。
改造技術要求：
1)拆除現有匯流箱監測模塊及通訊設備,更換為分體式測量模塊及通訊電源一體機，恢復匯流箱數據通信穩定正常。
2)匯流箱升級改造不更改現有通訊管理機的通訊方式及RS485組網通信布線結構。
3)匯流箱改造要求通信數據完成匹配子陣通訊管理機組態軟件設置。
4)匯流箱全部數據上送至監控且數據正常、準確。
5)分體式測量模塊及一體機根據匯流箱的一次部件分布進行合理安裝，確保與一次部件保持安全距離。
6)不改變匯流箱正負極母排等一次部件的位置。
7)改造后的匯流箱內部接線規范整潔，符合電氣接線工藝標準。
8)完成全部匯流箱通訊修復后，對匯流箱監控數據與現場設備實際運行參數進行逐一核對，遙信狀態須全部正確。
9)改造后的匯流箱防火封堵、密封等恢復至改造前狀態。
10)不得損壞匯流箱箱體，做到工完料凈場地清。
11)匯流箱改造按表5.2.1中不同型號匯流箱內部布局編制改造方案，并根據匯流箱不同支路數確定最經濟適用的模塊測量的支路數（每個測量模塊支路應不大于4路）。
12)購買監控主機一臺，并負責與現有后臺廠家協調安裝、軟件部署、配置通訊協議及點表、實現電站陣列區監控功能。
5.1.1 分體式測量模塊要求
1)分體式測量模塊測量的支路數應不大于4路.支持任意順序互換安裝。
2)分體式電流測量模塊電流獨立采樣，能夠采集正負向電流，測量范圍-25A至﹢25A，測量精度要求不大于1%。
3)宜采用電氣隔離的穿孔式霍爾測量，分體式電流測量模塊連接使用數字信號傳輸連接。
4)產品外殼材料阻燃且安全可靠。
5.1.2 通訊電源一體機要求
1)通訊電源一體機具備匯流箱內自取電功能，具備輸入過流過壓保護功能及輸出短路保護功能。
2)通訊電源一體機具備母線電壓測量功能，測量范圍DC200-1000V，測量精度不大于0.5%。
3)通訊電源一體機應具備數字顯示、按鍵功能、狀態指示燈，按鍵本地顯示查看支路電流、母線電壓等數據。
4)采用一體化封裝，線路 PCB 板和電源不得裸露。招標文件42
5)具有防雷功能。
6)工作溫度：-20℃ -60℃。
7)應具備隔離的 RS485 接口，支持 MODBUS-RTU 協議。
8)通訊傳輸應長期可靠穩定運行，傳輸速率應滿足通訊要求，不出現數據中斷、假死、異常等現象。
新直流匯流箱具備以下特點：
1.高可靠性
選用光伏專用防雷浪涌保護器，能保護光伏設備免受雷擊損壞， 輔助電源由PV 組串供電，只要有任何一組 PV組串正常工作就可以讓輔助電源正常工作，保證監控 模塊正常工作。
2.匯流箱功能
測量組串電流
測量匯流后電壓，電壓精度 0.5% 測量箱內工作溫度
電流采集方式為感應式，采用灌封膠工藝具有對比分流器方案有精度高、 抗干擾、耐用等特點。
組串異常報警（過電壓、欠電壓、過電流、欠電流、反向電流） 報警閾值可以自行設定
浪涌保護器故障報警
液晶屏柱狀圖顯示參數，運維人員可通過液晶屏快速定位組件問題
模塊采用灌封膠工藝，在高海拔空氣密度低的高干擾地區，有效對抗干擾。
3.靈活配置
輸入組串數 4～24 可選配，可擴展性

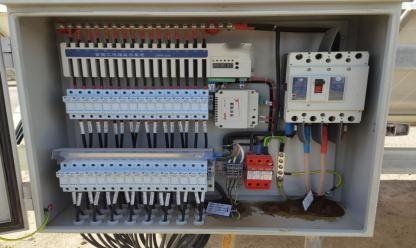

現場匯流箱照片

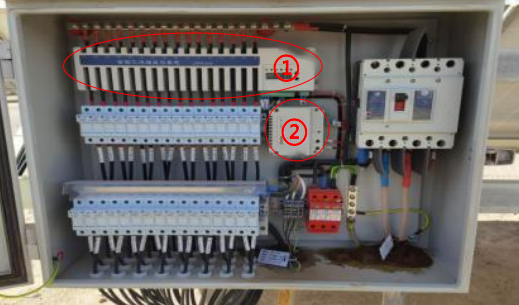

需要做替換的部分
需要替換的模塊

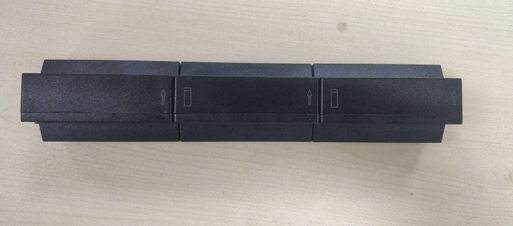

①替換為霍爾傳感器如圖

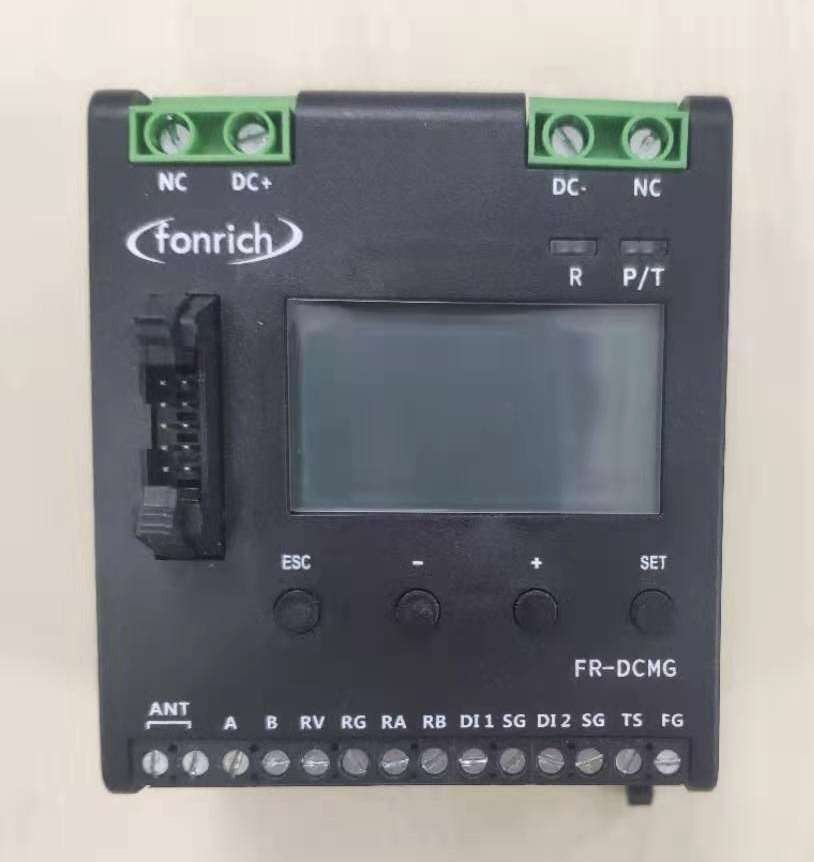

②替換為監測主機

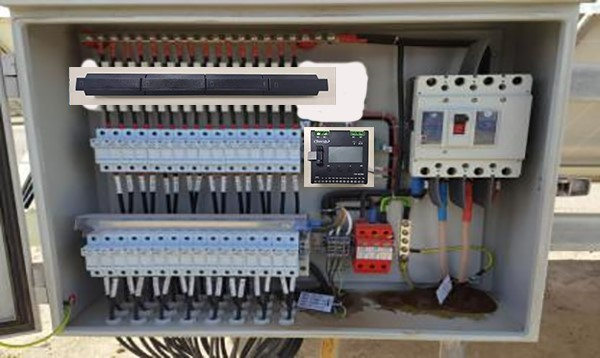

替換后效果圖（模塊位置可按實際匯流箱結構調整）
安裝步驟
注：以下操作需要在匯流箱沒有上電的情況下進行
1.記錄此匯流箱信息，（格式為格爾木 期_ 區_ 號匯流箱地址為 _)
2.斷路匯流箱開關，將熔斷器開關全部撥上，確保箱體內沒有電流
3.將①模塊下方熔斷器頭部的線纜拆除并做好標記。
4.拆除①模塊，加裝 DIN35標準導軌預留 M4牙孔 3個方便安裝導軌。
5.將霍爾傳感器安裝在導軌上，霍爾的箭頭 “↑”指向上方。 正極第一路穿入最左側霍爾傳感器小孔接入熔斷器，其他線路依次穿入，并在左側插入排線。圖例
6.拆除②模塊，加裝 DIN35標準導軌預留 M4牙孔 3個方便安裝導軌。
|
