一、技術(shù)名稱：燒結(jié)多孔砌塊及填塞發(fā)泡聚苯乙烯燒結(jié)空心砌塊技術(shù)
二、技術(shù)所屬領(lǐng)域及適用范圍：墻體非承重部位外圍護(hù)墻及內(nèi)隔墻
三、與該技術(shù)相關(guān)的能耗及碳排放現(xiàn)狀
目前，我國每年城鄉(xiāng)新建房屋建筑面積近20億m2，其中80%以上為高耗能建筑，這些建筑使用的實心粘土磚約4000億塊，每萬塊標(biāo)磚的能耗為1tce，在生產(chǎn)過程中浪費了大量的燃料和粘土材料，能耗和生產(chǎn)成本高。目前該技術(shù)可實現(xiàn)節(jié)能量5萬tce/a，CO2減排約13萬t/a。
四、技術(shù)內(nèi)容
1.技術(shù)原理
在空心磚中填塞聚苯材料，阻斷冷熱橋，達(dá)到良好的保溫性能。
2.關(guān)鍵技術(shù)
煤矸石摻燒節(jié)能技術(shù)；空心磚中填塞聚苯材料提高磚的隔熱效果。
3.工藝流程
原料配比破碎→加水?dāng)嚢桕惢尚汀幗M碼坯→干燥→焙燒→填塞聚苯→打包。
工藝流程圖如圖1所示。

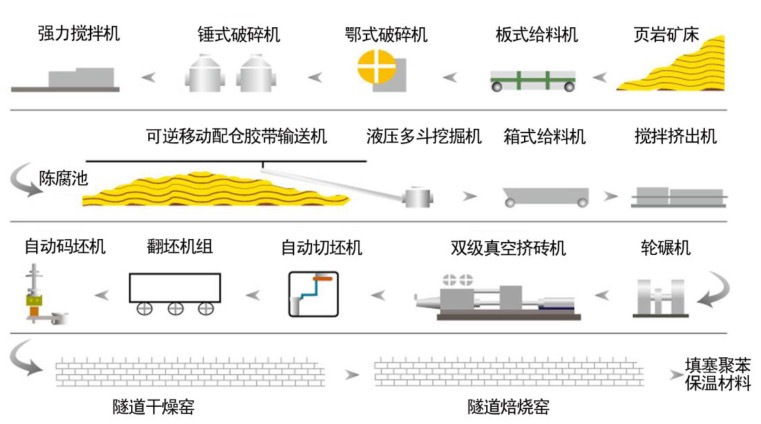

圖1 燒結(jié)多孔砌塊及填塞發(fā)泡聚苯乙烯燒結(jié)空心砌塊生產(chǎn)流程圖
五、主要技術(shù)指標(biāo)
每塊磚消耗2.5kg混合料（頁巖料和煤矸石），240×260×90產(chǎn)品導(dǎo)熱系數(shù)部分填充為0.48，全部填充為0.35，耐火等級183分鐘。砌體強度達(dá)到MU3.5MPa以上，密度等級符合800級要求。
六、技術(shù)鑒定、獲獎情況及應(yīng)用現(xiàn)狀
該技術(shù)已經(jīng)過國家建筑工程質(zhì)量檢測中心、天津質(zhì)量監(jiān)督檢測第二十一站、天津建筑節(jié)能質(zhì)量檢測站三個部門的抗壓、凍融、放射性、耐火、泛霜、吸水率、隔
聲、阻熱等項檢測，認(rèn)定其各項指標(biāo)均符合國家相關(guān)標(biāo)準(zhǔn)，已獲國家專利證書。目 前已在京津地區(qū)大面積使用。
七、典型應(yīng)用案例
典型用戶：天津國環(huán)頁巖制品有限公司
技術(shù)提供單位：中節(jié)能國環(huán)新型材料公司
建設(shè)規(guī)模：年產(chǎn)燒結(jié)多孔砌塊及填塞發(fā)泡聚苯乙烯燒結(jié)空心砌塊6000萬塊標(biāo)磚。 主要技改內(nèi)容：利馬高科窯溫監(jiān)控系統(tǒng)、新建保溫車間、真空擠出機四泥條機口改
造。主要設(shè)備包括電熱偶、水分子監(jiān)測儀、真空擠出機雙泥條機口和芯架。節(jié)能技改投資額5000萬元，建設(shè)期12個月。每年可節(jié)能3000tce，年節(jié)能經(jīng)濟(jì)效益800萬元，投資回收期6年。
八、推廣前景及節(jié)能減排潛力
燒結(jié)多孔砌塊及填塞發(fā)泡聚苯乙烯燒結(jié)空心砌塊，不但在生產(chǎn)過程中大幅減少了能源消耗，而且在作為墻體材料的使用過程中，能降低建筑的能耗。該產(chǎn)品砌筑的墻體能滿足所有建筑三步節(jié)能要求，推廣前景廣闊，節(jié)能潛力巨大。預(yù)計未來5年，可替代約100億塊標(biāo)磚的粘土磚，年節(jié)能能力可達(dá)50萬tce，減排能力132萬tCO2/a，節(jié)能總投資約20億元。
|
