一、技術名稱：高強度氣體放電燈用大功率電子鎮流器新技術
二、技術所屬領域及適用范圍：適用于高壓鈉燈、金鹵燈用電子鎮流器取代電感鎮流器，用于道路、交通、公共場所、農業、工業、航空、軍事、城市建筑群、廠礦等方面的照明。
三、與該技術相關的能耗及碳排放現狀
目前，我國大部分公路照明及廠礦照明通常采用高壓鈉燈、金鹵燈等高強度氣體放電燈，并配套使用電感鎮流器，功率因數約為67%，耗電量高，且不具備調光的性能。應用該技術可實現節能量25萬tce/a，CO2減排約66萬t/a。
四、技術內容
1.技術原理
（1）通過對高頻波段及高頻電流的控制，將高頻頻率改變?yōu)樗璧念l率，30-40kHz為1000W，40-50 kHz為750W，50-60 kHz為600W。
（2）1000W調光型電子鎮流器輸入電壓范圍：120-240V。主要是由交流120-240V的輸入通過橋式整流濾波，再由直流穩壓電源的IC控制保證直流電壓不變，達到輸入交流在規定的波動范圍內波動而直流電壓不變的目的。
2.關鍵技術
（1）芯片和電子模塊的優化設計；
（2）變頻調光；
（3）高壓鈉燈和金鹵燈電子鎮流器的通用性；
（4）寬電壓（102-240V）輸入。
3.工藝流程

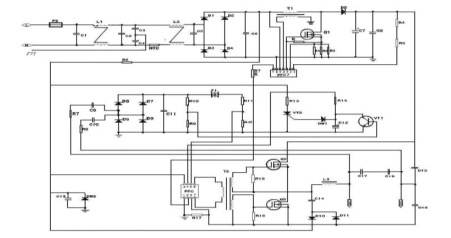

技術原理見圖1所示：
圖1 高強度氣體放電燈用大功率電子鎮流器技術原理圖
五、主要技術指標
1.電壓范圍：120-240V；2.電源頻率50/60Hz；3.功率因數＞0.99；4.燈電流波峰比＜1.7；5.電流總諧波＜10%；6.環境溫度-10-40℃；7.啟動時間5min；8.輸出燈功率變化＜2%；9.抗干擾的最大距離是0.6m；10.可使用燈：HPS（鈉燈）/MH（金鹵燈）11.可變頻調光600W、750W、1000W。
六、技術鑒定、獲獎情況及應用現狀
該技術被湖北省科技廳認定為湖北省重大科學技術成果，并在部分省市的市政高壓鈉燈上實施應用，節能效果良好。
七、典型應用案例
典型用戶：荊州市城區
建設規模：荊州市城區更換3000盞路燈照明。主要技改內容：將荊州市城區東方大道、江津大道、北京路的路燈照明的電感鎮流器更換為電子鎮流器。主要設備為電子鎮流器，規格包括200臺250W高壓鈉燈、2500臺400W高壓鈉燈、800臺250W金鹵燈、500臺400W金鹵燈。節能技改投資額600萬元，建設期24個月，每年可節能406tce，取得節能經濟效益約40萬元。
八、推廣前景及節能減排潛力
傳統的高強度氣體放電燈使用電感鎮流器，電能利用效率不高，未來5-10年內，電子鎮流器將不斷替代耗能高的電感鎮流器。預未來5年，全國使用電子鎮流器的高強度氣體放電燈將達到670萬臺，推廣比例達10%，年節能能力可達125萬tce，年減排能力約330萬tCO2。
|
