一、技術名稱：水源熱泵中央空調系統技術
二、技術所屬領域及適用范圍：建筑物的采暖供冷
三、與該技術相關的能耗及碳排放現狀
目前應用該技術可實現節能量46萬tce/a，CO2減排約121萬t/a。
四、技術內容
1.技術原理
利用地球表面淺層水源，如地下水、河流和湖泊中吸收的太陽能和地?zé)崮芏纬傻牡蜏氐臀粺崮苜Y源，并采用熱泵原理，通過少量的高位電能輸入，實現低位熱能向高位熱能轉移的一種技術。在夏季將建筑物中的熱量轉移到水源中，由于水源溫度低，所以可以高效地帶走熱量，而冬季，則從水源中提取能量，由熱泵原理通過空氣或水作為載冷劑提升溫度后送到建筑物中。
2.關鍵技術
利用了地球水體所儲藏的太陽能資源作為冷熱源，進行能量轉換的供暖空調系統。
3.工藝流程
如圖1所示。

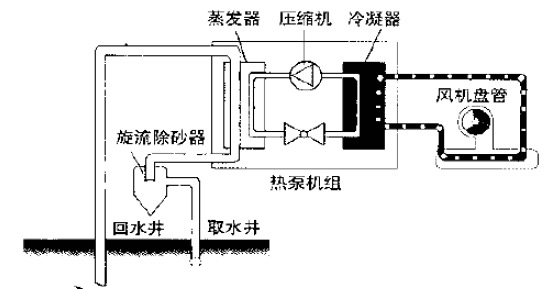

圖1 工藝流程圖
五、主要技術指標
水源水溫應為12-22℃；在制冷運行工況時，水源水溫應為18-30℃。水源的水質，應適宜于系統機組、管道和閥門的材質，不至于產生嚴重的腐蝕損壞。制熱工況下冷凝器出/回水溫度42-52℃，制冷工況下蒸發器出回水溫度7-12℃。
六、技術鑒定、獲獎情況及應用現狀
水源熱泵技術在我國得到較快的發展。近幾年來在山東、河南、湖北、遼寧、黑龍江、北京市及河北等地，已有100多個利用地下水的水源熱泵工程在實際應用。供熱／空調面積達100余萬平方米。
七、典型應用案例
北京市天銀地?zé)衢_(kāi)發有限責任公司開發、建設的奧運村再生水熱泵冷熱源工程，總投資合計11080.47萬元，為奧運村41.325萬平方米建筑提供奧運賽時空調制冷負荷29.98兆瓦、生活熱水加熱負荷8.822兆瓦；奧運賽后空調制冷負荷22.834兆瓦、采暖負荷19.94兆瓦、生活熱水加熱負荷4.245兆瓦。再生水熱泵是一種新型清潔熱源利用方式，借助奧運村臨近清河污水處理廠的有利條件，充分利用再生水資源，提取再生水有效能量作為建筑能源，可每年替代標煤8000余噸，每年減少排放一氧化碳(CO)180余噸、碳?xì)浠衔?CNHM)3.6噸、氮氧化物(NOX)30噸、二氧化硫(SO2)135噸，粉塵80余噸，其社會效益、環境效益明顯。再生水熱泵比常規空調系統節能25%以上，比分體家用空調（即空氣源熱泵）節能40％以上。投資回收期11.4年。
八、推廣前景及潛力
水源熱泵是既節能又經濟的空調方式，是符合當今世界可持續發展要求的一項”綠色”節能空調技術，目前已經成為我國空調系統的一大熱點，已經從北京、天津、山東、河南、河北，迅速擴大到湖北、湖南、內蒙和東北等地。預計未來5年，該技術在行業內的推廣潛力可達到70%，年節能能力80萬tce，年減碳能力約184萬tCO2。
|
