一、技術名稱：節能型合成樹脂幕墻裝飾系統技術
二、技術所屬領域及適用范圍：建材行業建筑墻體裝飾
三、與該技術相關的能耗及碳排放現狀
外墻裝飾用幕墻通常使用鋁塑板，主要成分為鋁材和PE塑料，每m2鋁塑板所用資源的生產能耗為20.56
kgce，制造能耗為40.15 kgce。因此，鋁塑板幕墻的總能耗為60.71
kgce/m2。
節能型合成樹脂幕墻裝飾系統由膩?zhàn)印⒌灼岷屯苛蠘?gòu)成，每平方米的生產能耗為2.44 kgce，制造能耗折合0.26 kgce。節能型合成樹脂幕墻裝飾系統的總能耗為2.7
kgce/m2。
與鋁塑板幕墻相比，節能型合成樹脂幕墻裝飾系統可節約58.01
kgce/m2。目前應用該技術可實現節能量39萬tce/a，CO2減排約103萬t/a。
四、技術內容
1.技術原理
以合成樹脂為主要粘結材料，與顏料、體質顏料及各種助劑配制成膩?zhàn)右约案鞣N涂料，分層施涂在建筑物墻體上，形成具有幕墻外觀的建筑裝飾層。面層材料具有鋁塑板的金屬效果和光澤，從而實現對鋁塑板的替代。整個系統基于無機改性聚合物，形成了一個有機的整體，保障了涂層系統各構成材料的匹配性和相容性，從而實現整個系統優異的耐候性和穩定性。
2.關鍵技術
無機改性聚合物的合成技術；各層材料之間的匹配性及相容性的設計與優化技術。
3.工藝流程
工藝流程：基面處理→粗膩?zhàn)邮┕ぁ锌p→粗膩?zhàn)诱移健?xì)膩?zhàn)邮?工→拋光膩?zhàn)邮┕ぁ型渴┕ぁ嫱渴┕ぁ指窨p填制→分格縫修色
節能型合成樹脂幕墻裝飾系統的構造如圖1和圖2所示。

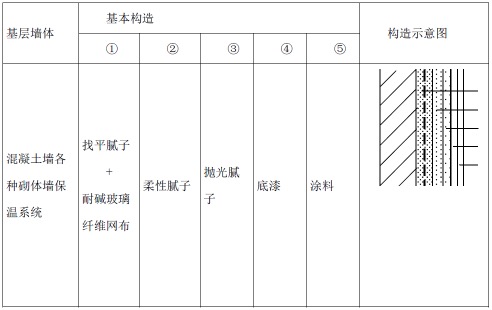

圖1 節能型合成樹脂幕墻裝飾系統基本構造(平面裝飾效果)

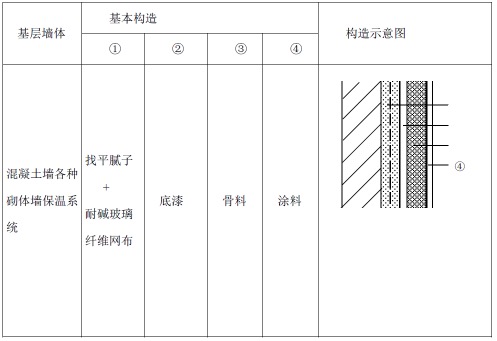

圖2 節能型合成樹脂幕墻裝飾系統基本構造(立體裝飾效果)
五、主要技術指標
耐侯性：表面無裂紋、粉化、起泡、剝離現象；耐凍融(30次循環)：
表面無裂紋、空鼓、起泡、剝離現象；耐沖擊性：
無裂紋、剝落、明顯變形現象；
拉伸粘結強度：≥1.0 MPa
六、技術鑒定、獲獎情況及應用現狀
該技術已通過建設行業科技成果評估(建科評[2002] 059號)，并被列為國家火炬計劃項目、國家科技成果重點推廣計劃、建設部節能省地型建筑推廣應用技術目錄。該技術已在全國25個省、66個城市得以成功應用，完成約1650萬m2外墻面積的工程。
七、典型應用案例
典型用戶：國家體育場（鳥巢）、首都國際機場
典型案例1：國家體育場（鳥巢）
建設規模：19000 m2。主要改造內容：建筑外墻裝飾。節能技改投資額190萬元，建設期4個月。與鋁塑板幕墻相比節能1102tce，節能經濟效益475萬元，投資回收期5個月。
典型案例2：首都國際機場
建設規模：50000 m2。主要改造內容：建筑外墻裝飾。節能技改投資額500萬元，建設期10個月。與鋁塑板幕墻相比節能2900tce，節能經濟效益1250萬元，投資回收期5個月。
八、推廣前景及節能減排潛力
據建設部統計，每年新建公共建筑面積約3億m2，折算為外墻面積為1.8億m2。這其中，鋁塑板幕墻、大理石幕墻和玻璃幕墻為三種主要的外墻裝飾材
料，應用比例達90%以上。鋁塑板幕墻的應用面積約為總面積的1/4，即4500萬m2。預計未來5年，預期推廣比例為10%，節能能力可達130萬tce/a，減少 二氧化碳排放343萬t。
|
