一、技術名稱:低輻射玻璃隔熱膜及隔熱夾膠玻璃節能技術
二、技術所屬領域及適用范圍:建筑及建材行業 民用或商業建筑窗體
三、與該技術相關的能耗及碳排放現狀
目前，我國既有建筑窗戶玻璃維護市場約100億m2，每年新增建筑窗戶玻璃2億m2-3億m2。由于我國節能玻璃起步較晚且價格相對較高，造成節能玻璃技術推廣較為緩慢。據測算，我國每年通過窗戶損失的能耗約占全社會終端總能耗的13.8%，占建筑能耗50%以上。該技術的應用可以降低通過窗戶損失的能耗，減少建筑用能，其市場前景廣闊，節能潛力較大。應用該技術可實現節能量2萬tce/a，CO2減排約5萬t/a。
四、技術內容
1.技術原理
該技術是在聚酯薄膜上涂布具有高反射紅外、紫外光譜性能的金屬及金屬氧化物，經壓制貼合制成隔熱膜，其具有隔熱節能、抗紫外線、美觀舒適、安全防爆等
特性。隔熱膜貼于既有建筑的玻璃表面可以起到良好的隔熱作用，可減少建筑物內 熱能的損失。同時，該隔熱膜用于復合玻璃中，可制成夾膠玻璃，其效果與鍍膜玻 璃特性類似，但工藝更為簡單，成本更低，具有較大的節能潛力。
2.關鍵技術
（1）控制紅外反射率的濺射技術：關鍵材料選擇和濺射工藝；
（2）納米涂布技術：納米材料分散、材料選擇和精密涂布技術；
（3）紫外阻隔技術：阻隔紫外線材料的選擇和分散涂布技術；
（4）夾膠玻璃組裝技術。
3.工藝流程

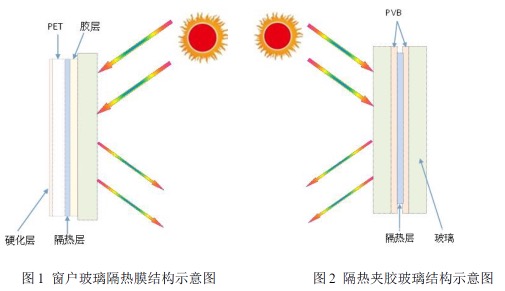

隔熱膜的結構包括硬化層、PET聚酯片基、隔熱層和背膠層。其中，硬化層暴露在空氣中，具有抗摩擦和抗腐蝕的作用；隔熱層阻擋太陽光中的紅外線透過進入室內，起到隔熱的效果；背膠層具有與玻璃有黏貼作用的同時，阻擋陽光中的紫外線進入室內對人體和物體造成傷害，其結構原理如圖1所示。
隔熱夾膠玻璃結構主要包括玻璃、PVB膠膜和隔熱膜。其中，PVB主要起與玻璃粘結的作用，賦予玻璃防碎防爆的安全功能；隔熱層具有阻隔紫外線和紅外熱線的作用，其結構原理如圖2所示。
五、主要技術指標
1．窗戶玻璃隔熱膜技術指標
（1）可見光透過率≥56%；
（2）紅外線透過率≤8%；
（3）紫外線透過率≤1%；
（4）太陽能總隔阻率≥60%。
2．隔熱夾膠玻璃技術指標
（1）可見光透過率≥55%；
（2）紅外線透過率≤5%；
（3）紫外線透過率≤0.5%；
（4）太陽能總隔阻率≥65%。
六、技術應用現狀及產業化情況
該技術于2014年5月國家安全玻璃及石英玻璃質量監督檢驗中心的檢測認定，并已獲得國家發明專利5項，實用新型專利1項。目前，該技術已在樂凱膠片股份有限公司、保定市永屹機電設備安裝維修有限公司等4家企業應用。
七、典型用戶及投資效益
典型用戶：樂凱膠片股份有限公司、保定市永屹機電設備安裝維修有限公司等
典型案例1
項目名稱：保定市永屹機電設備安裝維修有限公司建筑窗體玻璃改造項目
技術提供單位：中國樂凱集團有限公司
建設規模：既有建筑窗體玻璃1.2萬m2。建設條件：已有建筑未采用節能技術的窗體玻璃。主要技改內容：居民小區和辦公大樓建筑玻璃直接貼隔熱膜。項目投資約90萬元，建設期約1個月。年節能量192tce，年減排量507tCO2。每年可獲得經濟效益約17萬元，投資回收期約5年。
典型案例2
項目名稱：樂凱膠片股份有限公司空中走廊玻璃窗改造項目
技術提供單位：中國樂凱集團有限公司
建設規模：既有建筑窗體玻璃100 m2。建設條件：已有建筑未采用節能技術的窗體玻璃。主要技改內容：將原有中空玻璃替換成隔熱夾膠玻璃。技改投資為2萬元，建設期約7天。年節能量2.3tce，年減排量6.1tCO2。每年可獲得節能經濟效益4000元，投資回收期約5年。
八、推廣前景及節能減排潛力
目前，有超過100億m2的玻璃節能改造市場，而具有較大需求的玻璃節能改造市場超過1億m2。預計未來5年，隔熱膜及隔熱夾膠玻璃技術應用比例將達到10%，累計面積達1000萬m2，項目總投資規模達10億元，每年可形成節能能力約21萬tce，年碳減排能力55萬tCO2。
|
